Низька стеля паркінгу: перевірте повний рух стріли

У підземному паркінгу над смугою можуть проходити труби, вентиляція й кабельні лотки. Висоти для машини достатньо, але піднята стріла займає інший простір. Тому шлагбаум під перекриттям підбирають за повною траєкторією, а не лише за шириною в’їзду.

Позначте найнижчі перешкоди

Заміри ведуть від готової підлоги. Потрібна зона над тумбою та весь об’єм руху стріли. Балка збоку від закритого механізму може опинитися на шляху підйому.

На плані й перерізі показують світильники, спринклери, вентиляцію, труби та кабелі. Самовільне перенесення інженерних мереж не є частиною підбору воріт. Якщо вони ще монтуватимуться, використовують погоджену схему майбутнього стану.

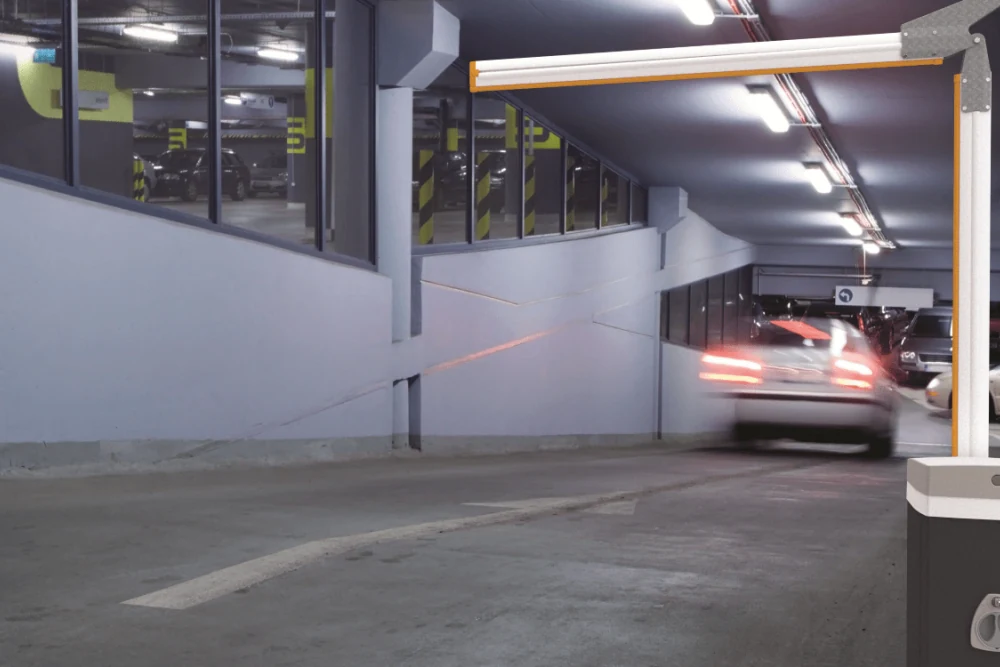

Шарнірна стріла потребує сумісного комплекту

Передбачений конструкцією шарнір дозволяє стрілі складатися під час підйому. Такі виконання для обмеженої висоти є, наприклад, серед опцій CAME. Це не означає можливості переобладнати будь-яку тумбу саморобним з’єднанням.

Звіряють модель, шарнір, довжини частин, аксесуари й балансування. Положення згину змінює робочий контур. Довільне обрізання профілю або шарнір власного виготовлення не замінюють штатний комплект.

Обмежувати кут звичайної стріли без дозволеної схеми також не варто: її край може залишитися в зоні автомобіля. Потрібна конфігурація з відомими крайніми й проміжними положеннями.

Висоту проїзду перевіряють на всьому маршруті

Перед шлагбаумом можуть бути рампа, перелом ухилу або інша низька ділянка. Машину з рейлінгами чи багажником оцінюють у русі по цьому покриттю. Її габарит не обмежується висотою на рівній стоянці.

Якщо водій наближається до тумби заради зчитувача, дзеркало й висока частина кузова проходять інакше. Місце зупинки має бути зрозумілим. Обмеження в’їзду позначають до точки, де вже складно змінити маршрут; конкретне рішення належить проєкту паркінгу.

Додатковий шарнір додає зону руху

Місце складання включають до оцінки доступних небезпечних зон. Пішохідний шлях не повинен вести під стрілою або біля цього з’єднання. Загальний підхід пояснює стаття про безпеку автоматичних систем.

Для сервісу потрібні тумба, кріплення й сам шарнір. Авто, огорожа чи майбутній стенд не повинні перекривати доступ. Факт розміщення під стелею ще не підтверджує можливості обслуговування.

Що включити до погодження

Попросіть точні моделі тумби, стріли й шарнірного набору, креслення із чистовими рівнями, залишені висоту та ширину, дозволені датчики, опори й підсвічування. Окремо визначте дії без живлення та сервіс рухомого вузла.

Ручний режим має відповідати встановленій конфігурації. Уповноваженому користувачу показують штатне розблокування без торкання шарніра й входу в зону руху. Ціну всього комплекту допоможе оцінити опис автоматичного шлагбаума.

До відкриття проїзду монтажник перевіряє повний цикл без контакту з мережами, кінцеві положення й захист. Не випробовуйте висоту автомобілем під недопіднятою стрілою. Для підбору системи передайте фото стелі з обох боків і переріз смуги з висотами: це дозволить знайти сумісне рішення до переробки готового паркінгу.
